智能截流井作用:城市污水管道配套设备

1、智能截井作用

截流井是目前城市污水处理的重要环保设备,主要功能是将城市干旱污水和初期雨水截流到污水截流管中,以免城市水体受到严重污染,雨天由于结构限制普通截污井的溢流堰无法调整,当水流较大时,会大大增加污水处理厂的负荷,造成严重后果,同时污水会直接排放,污染城市水体。

智能截井(图1)

2、智能截流井的优势

  智能截流井是截流井的升级版,相比与传统截流井,不仅晴天有截污功能,还能使用太阳能光伏自动充电,对雨量进行精准测定,并且可调雨量数值,在不同雨量情况下都可以自行精准判断,自动开启或关闭闸门,真正做到"晴天零直排,雨天减少雨水进入污水网"。

3、智能截流井产品清单表

序号

名称型号

材质

数量

单位

备注

1

雨量感应器

304不锈钢

1

翻斗式,GSM无线连接,电池可充电,配置

太阳能充电系统,信号转化一体

2

太阳能电板

100W

1

含立杆

3

PLC编程控制柜

不锈钢304

1

室外型柜体

4

自带供电系统

硅能蓄电池

1

太阳能供电,12V120AH

5

智能平板闸DN200~DN400

304不锈钢

1

自控截污防倒灌,

手、自动一体化

6

远程APP控制系统


1

可实现机开关和数据查询

7

GPRS模块

内置SIM卡

1


8

油管

304不锈钢

1

耐温耐腐

9

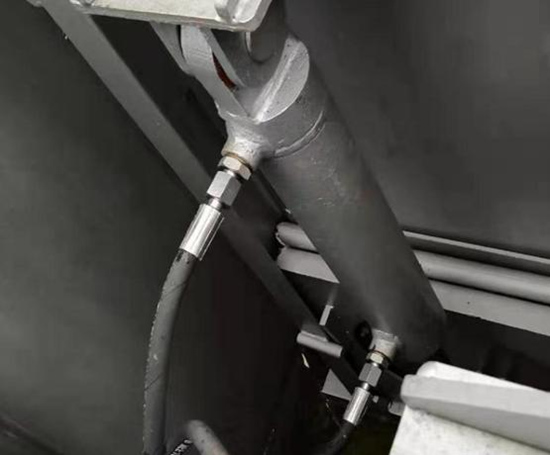

液压驱动系统

0.8KW

1

手、自动一体化

10

液位计


1



4、智能截流井工作原理图

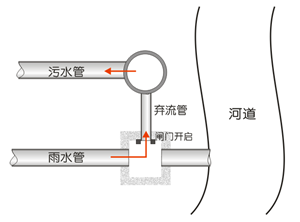

  1)单控型智能截流井工作原理(针对污水口低于雨水口的老式截流井),晴天时,弃流井里的闸门开启,管道内混进的部分污水通过弃流井内弃流管流向污水管道,做到晴天时污水零直排;

智能截井(图1)

晴天时

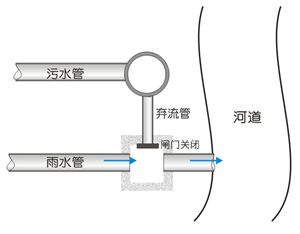

  2)降雨时,初期的地面雨水比较脏,如果进入河道对河道水质造成污染。通过雨量计精确判断降雨量的大小,让脏的初期雨水进入污水管;降雨中后期的雨水相对比较干净,弃流井内闸门根据信号,自动关闭弃流口闸门,减少雨水对污水网负荷,确保污水网正常运行。

智能截井(图2)

雨天时
(状态平面)

  3)双控型的弃流井,在雨天时同时打开溢流口闸门进行排水,当污水管内水位比较高时,容易造成污水溢流进入河道。此时通过弃流井内液位信号,自动关闭闸门,避免污水溢流到河道;当汛期河道水位比较高时,容易造成河水倒灌到污水管。此时通过液位信号自动关闭溢流口闸门,防止河水倒灌.
