一、手动启闭机用途

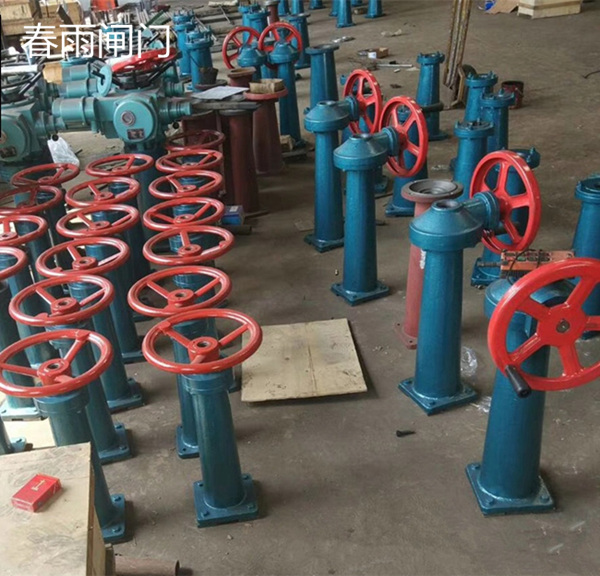

手动螺杆式启闭机它是中小型电站、水库和灌溉渠道启闭闸门,控制过水流量的专用设备之一,本机具有一定的启门高度和闭门力。它是一种运行稳定、噪音低、结构简单、维修操作方便的理想液压转辙机。
二、手动启闭机结构及工作原理
由侧摇动手柄、螺杆和承重螺母、座位、导管等部件构成作业时,通过摇动手柄直接传动到承重螺母,螺母旋转驱动螺杆上下移动,与此相伴,螺杆驱动的闸门进行升降运动,达到开关闸门的目的。闸门开关的高度位置由螺钉顶部的指示板和螺纹管的标记线显示。
第三,在安装和调试机器之前,必须检查设备的所有部件是否完好,螺杆是否变形或碰撞。如果有任何缺陷,安装前必须进行校正和修复。如果螺杆放置时间长,安装前必须进行除锈和油脂涂抹。
安装方法及步骤:
①将闸门吊装到位,并置于止水工作状态。
②将启闭机吊到安装平台,初步找正安装位置。
③将螺杆穿入开关机螺母中,手动操作螺杆能够顺利升降,没有堵塞时,螺杆与闸门连接牢固。
④提升闸门,当闸门升降灵活无卡阻时固定启闭机。
⑤开闭机固定方式的地脚螺栓连接和埋入板焊接连接两种情况。焊接连接时,在安装场所预约钢板,用开关机的连接钢板与埋入钢板焊接连接。连接地脚螺栓时,应在安装现场预留预埋孔,地脚螺栓应与绞车底孔连接。卷扬机安装位置对准后,浇筑二次混凝土,牢固固定卷扬机。
⑥将指示盘(针)装于螺杆顶端,安装好螺杆导管。在导管上标记出闸门关闭与开启时的两个极限位置,以利于运行时安全操作。
⑦启闭机与闸门连接完成,经试车合格方可交付使用。
四、启闭机使用维护及保养
使用启闭机时,首先检查设备的接头是否完好,螺杆和闸门的行程空间是否被杂物堵塞。如果有杂物,随时清除。操作时,直接摇动手柄,根据需要操作电梯的螺杆和闸门。
