闸门的结构的型式及布置

  闸门的结构的型式及布置

  1、闸门尺寸的确定

  闸机高度:考虑到风浪产生的水位超高为0.5米,因此闸机高度=2.5+0.5=3米。

  闸机载荷跨度为两侧止水间距:L1=5米。

  闸门计算跨度:l=l+2d=5+2*0.2=5.4m。

  2、主梁型式

  主梁的类型应根据头部和跨度确定。闸门为中等跨度,为便于制造,决定采用型钢。

  3、主梁的布置

  根据闸门的高跨比,决定采用双主梁。为使两个主梁在设计水位时所受的水压力相等,两个主梁的位置应对称于水压力合力的作用线Y=H/3=2.5/3=0.83米,上悬臂C?0.45H,现取:主梁兼底梁,为方便布局底止水,底梁不到底,取A=0.25米。

  主梁间距:2b=2(Y-a)=2×(0.83-0.25)=1.16米;则C=H-2b-a=2.5-1.16-0.25=1.09米?0.45H=1.125米符合要求。

  4、梁格的布置和型式

  梁格采用复式布置和等高连接,水平次梁为连续梁,其间距上疏下密。

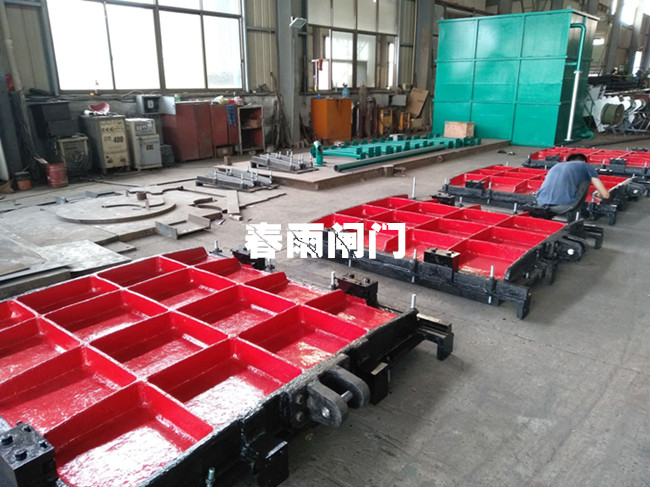

闸门的结构的型式及布置(图1)
