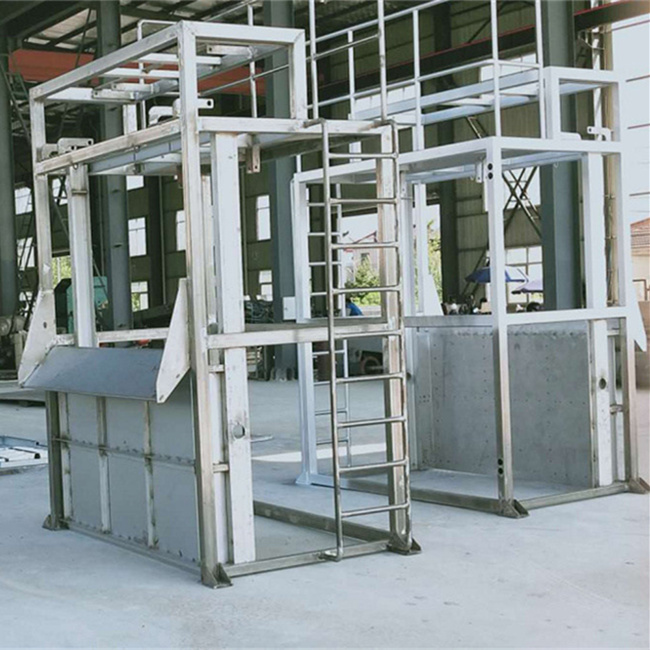

钢丝绳格栅除污机 钢丝绳格栅除污机

钢丝绳格栅除污机

一、产品简介

主要用于市政污水及工业废水处理工程中,去除水中的漂浮物,该机集截污、齿耙除渣、螺旋提升、压榨脱水四种功能于一体,是一种新型高效的格栅除污机。钢丝绳牵引式格栅除污机主要由驱动机构、过扭保护装置、钢丝绳、导向装置、耙斗开闭装置、耙斗及小车、栅条、导轨及撇板、撇渣机构等组成(除污耙斗,提升部件、除污推杆、控制部件、机架与地面支架等)。


耙斗处于张开位置并沿轨道下降至底部,在控制部件的作用下,完成合耙,耙齿插入栅隙上行将拦截的栅渣、杂物等捞入耙中,至出渣口处借助除污推杆将栅渣卸出,耙斗停止上行并张开,完成一个除污动作循环。 上述动作程序均通过现场配电箱中的PLC自动控制完成,格栅的运行根据设定的时间间隔运行,也可根据格栅前后水位差自动控制运行。

二、适用范围

可广泛应用于拦截和清除自来水厂、雨污水提升泵站、发电厂冷却水取水口、水利、城市污水处理厂及工业废水中粗大的固体漂悬浮物,保护水泵叶轮,减轻后续工序的处理负荷,是理想的大型水源预处理设备。

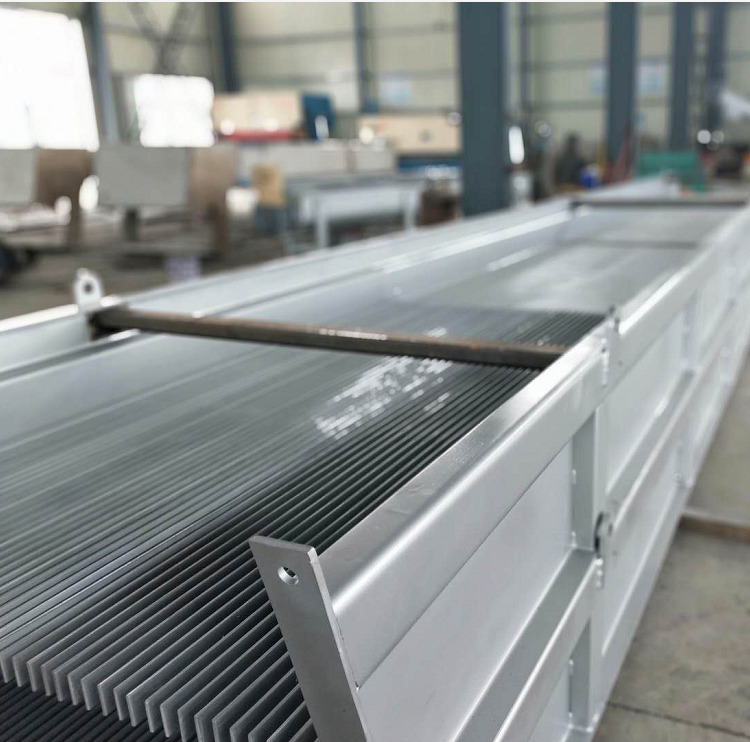

SG1.2钢丝绳格栅除污机(图2)

三、产品特点

1、由于耙斗牵引点偏离耙斗铰支点,因而具有强制闭耙力,比传统的两点重合优越;

2、与链传动除污机比,结构简单,重量轻,维护简单。用于渠深度大的格栅间,此一优点更为明显;

3、除导轨、格栅长期置于污水,驱动装置设于机架平台上,耙斗等取渣部件在工作时短暂置于污水中外,其它部件均在井上,耐腐蚀其维护方便。

4、具有全面可靠的机械电气双重过载保护,保证安全运行,方便实现自动化;

5、适应范围广,宽度可达4M,最大深度可达30M

6、捞渣量大(可达300kg以上),卸渣彻底,效率高。

7、易损件少,水下五运转部件,维护检修方便,自我保护措施齐全,运行及其安全可靠。

四、订货须知

1、注明设备型号、井宽、进深、栅条高度和栅条间隙、安装角度等参数,不注明栅前水深表示按2米订货;

2、电控箱、液位仪、螺旋压榨机,无轴螺旋输送机和渣车等配套设备及预埋件应另订,还应注明是液位差控制还是时间控制,或两者同时控制。

3、不注明设备材料和防腐要求,表示按碳钢普通防腐订货。

4、设备安装角度一般按75°或90°,其它角度特殊订货。

5、机架与侧壁固定方式有膨胀螺栓和预埋钢板固定两种,若需采用预埋钢板固定,应提供标高或池深。
